新大陸HR1030手持式條碼掃描器的設置命令是基于串口通訊的指令，其思想為利用0x20 ~ 0x7D可顯示字符表述所有內容信息。
一、設置狀態
  利用通訊方式進行功能設置時，需要先使HR1030條碼掃描器進入“設置狀態”，在該狀態中，設備僅接受和處理通訊內容中的指令，并作出回應。
  通過向設備發送指定的內容可使其進入“設置狀態”。在“設置狀態”中發送指定的內容可使其退出“設置狀態”，或者，在“設置狀態”中５秒內沒有收到新的通訊內容，設備將自行退出“設置狀態”。

二、表達規則
①、進入設置狀態，固定發送“$$$$”，收到回應“@@@@”表示成功。
②、退出設置狀態，固定發送“%%%%”，收到回應“^^^^”表示成功。
③、在設置狀態中，收到“^^^^”表示設備已自行退出設置狀態。
④、在設置狀態中，每條指令以“＃”開頭“；”結束。如“#99900030;”。
⑤、在設置狀態中，指令處理成功，收到以“!”開頭“;”結束的回應指令。如“!99900030;”
⑥、在設置狀態中，指令處理失敗或指令無效，收到回應“?”開頭“;”結束的指令內容。如“?99976543;”。
⑦、在設置狀態中，查詢類型指令處理成功，除收到“!xxxxxxxx；”回應外，還將收到由“ {”和“}”包含的查詢反饋。反饋的內容中最后９個字節如“|BF7974B7”，其中“｜”為區分反饋內容與校驗值的分隔符，另８個字節“BF7974B7”為CRC32的十六進制值表示，按高位至低位順序排列。在“｛”之后“｜”之前的內容的反饋的內容。如發送“#99900301;”收到回應“!99900301; {Firmware v1.7.5;Decoder v1.00.023.C6;|FD25430B}”。
  若反饋內容定義為可能包含不可顯示字符，則全部為以十六進制的字符表達形式，每２個字符共同表示一個字符值。如：“＆{AAAA100423C5008001FF400001FF400001FF400001FF400001FF400000004080000040800000400000004080000040800000408006FF40000000408000004080000040800000408006FF400006FF400006FF400006FF400004FF400004FF400002FF400004FF400004FF400004FF400001FF400000000000006A75667467646E426863657271776C6F7669736261797A706D5-2000000000000000000000000000000000000000000000000000000000000000000600000FEB2A2F4CCCFD390ADC8D38FF5E6D99DAA|E1DFA587}”
⑧、在設置狀態中，若為帶參數的指令，則按指令系統定義方式進行組合。如，設置終止字符為0x0D, 0x0A并保存的指令序列為“#99904112;#99900000;#99900015;#99900000;#99900012;#99900020;”。

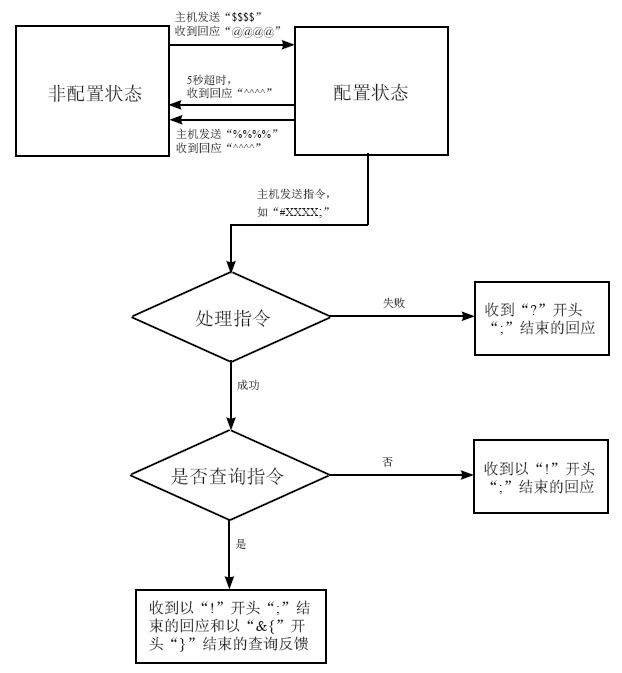

三、條碼掃描器使用設置命令的流程圖：
