斑馬條碼打印機和電腦PC, 移動終端等連接進行打印，需要選擇適合的端口進行通信。

目前條碼打印機常用的打印通信端口有：

RS-232串行端口

并行端口

USB端口

網絡端口

藍牙端口

請注意：

  條碼打印機內只支持單個打印作業，不具備打印隊列管理。連接發送打印任務的前，建議軟件檢測打印機“就緒”狀態，再發送打印作業。

  所有連接的抗干擾性能都是相對的，強的電磁環境，做好接地屏蔽能更換的對信號起到保護作用。

RS-232串行端口

    端口特點：

        理論通信距離不超過10米，抗干擾能力低

        通過串行和/ 或并行接口端口的最大總電流不能超過總數 0.75 安培。

        如果選擇了 XON/XOFF 握手，則由 ASCII 控制碼 DC1 (XON) 和 DC3(XOFF) 控制數據流。DTR 控制前導字符將失效。

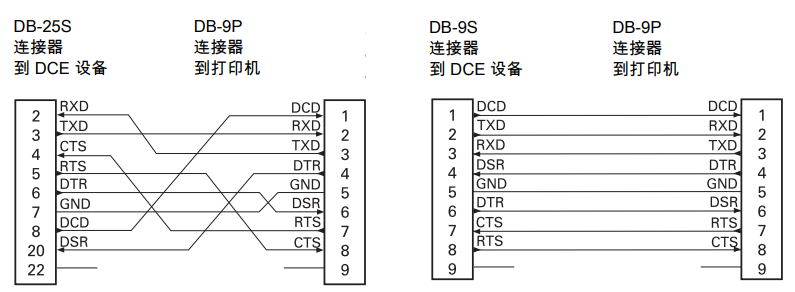

互連到 DCE 設備－ 在通過 RS-232 接口將條碼打印機連接到諸如調制解調器等

數據通信設備 (DCE) 時，必須使用標準 RS-232 ( 直通) 接口。下圖 顯示了此纜線所需的連接。

連接到 KDU（鍵盤顯示單元）－ KDU 設計為用于 DCE 打印機連接，需要Zebra 定制串行端口公母轉換適配器。KDU 中現在包括 KDU 適配器，用于KDU 適配器的 Zebra 套件號為 105934-088。

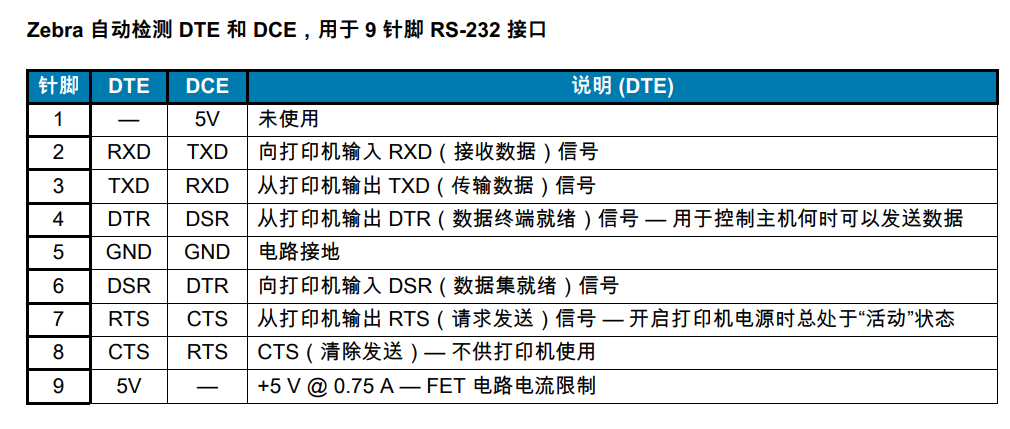

  端口接線:

  將打印機連接到 DCE 設備

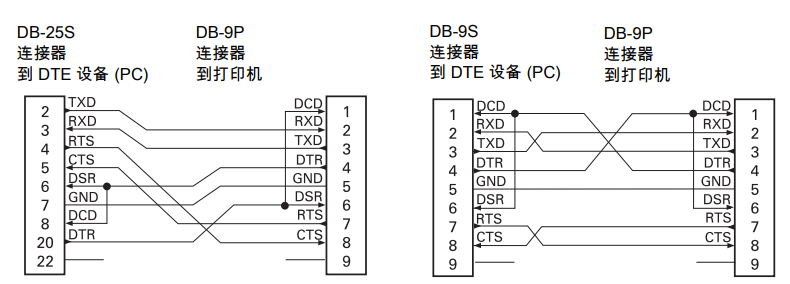

  互連到 DTE 設備 — 將打印機配置為數據終端設備 (DTE)。要將打印機連接到其他 DTE 設備（例如個人電腦串行端口），可使用 RS-232 空調制解調器（跨接）纜線。

將打印機連接到 DTE 設備

  互連到 DCE 設備 — 在通過 RS-232 接口將打印機連接到諸如調制解調器等數據通信設備 (DCE) 時，必須 使用標準的 RS-232（直通）接口。

掃描槍-RS-232串口

現在有客戶需要直接掃描打印數據，然后發送給條碼打印機打印掃描的變量數據。

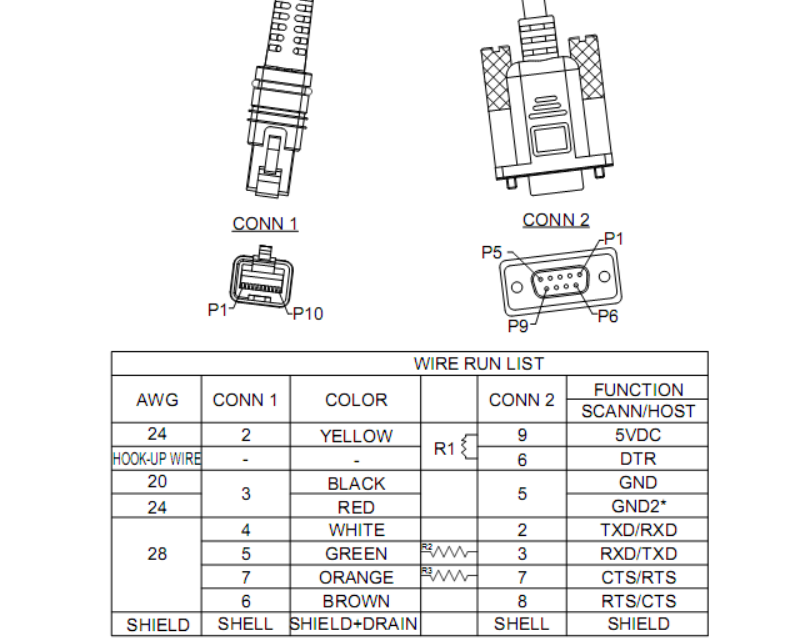

掃描槍和打印機通過帶9 PIN供電的串口掃描線，和打印機串口連接。

打印機可以使用ZBI 開發軟件，實現掃碼數據的變量打印方案。

掃描槍的串口RS232接口

并行端口

     端口特點：

        理論通信距離不超過20米，抗干擾能力低 。新機型已經基本不支持。

        并行接口的分類: SPP(標準并行接口) ,EPP(增強型并行接口),ECP(擴展型并行端口)

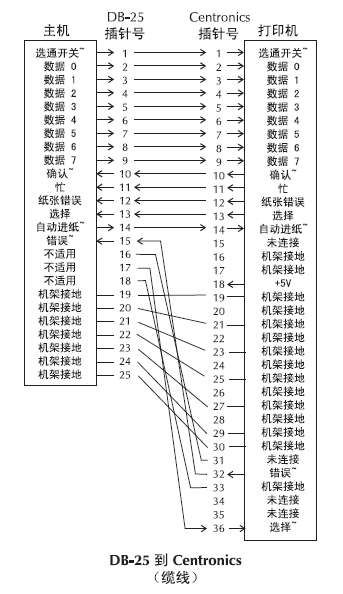

      打印機的并行接口使用 IEEE 1284-A 到 1284-B 并行接口纜線。主機連接器具有一個DB-25 針插頭連接器。條碼打印機連接器是一個 Centronics 樣式連接器。

USB數據接口

    端口特點：

     理論通信距離不超過5米，有一定抗干擾能力

    USB端口是目前最常用的打印端口。USB數據通信速率快，數據穩定性好，通用性強。

    端口接線圖

  重要提示：USB 主機 +5 VDC 電源與串行端口幻象電源共享。每個 USB 規格限制為 0.5mA，并有板載電 流限制。通過串行端口和 USB 端口的最大電流總計不能超過 0.75 A。

  限制與要求 每個 USB 主機端口僅支持一個設備。您不能通過將其他設備插入另一個設備的 USB 端口這一方式來使用其他設備，也不能使用適配器將條碼打印機的 USB 主機端口分成多個以連接更多設備。

網絡數據接口

    端口特點：

     理論通信距離不超過100米，抗干擾能較好

     此接口需要使用 CAT-5 或更高級別的 UTP RJ45 以太網纜線。下表顯示了纜線引線的分配情況。

  網絡接口的安全性，斑馬也做了很多工作，斑馬PrintSecure 管理指南和預制的條碼打印機管理文件可讓您輕松配置打印機來保護您的數據和打印設備，同時為您提供 30 多種設置來微調打印機安全性，從而滿足您的各種需求。

藍牙數據接口

  藍牙接口現在被越來越多的打印機選配，但是由于藍牙傳輸速率的影響，不適合大數據量的打印傳輸。藍牙接口更加適合配合PDA，移動終端的無線連接打印。
