1、RS-232模組安裝方式

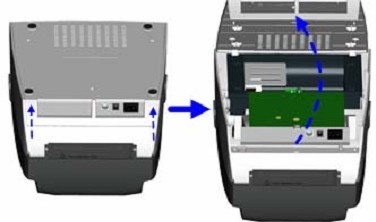

 ①確定電源已關閉且將電源線自機器端拔除后，將機器底部翻轉至正面。

 ②卸下底部的3個固定螺絲。

 ③以兩手按住圖示箭頭所指處往上推以打開機器底蓋。

 ④推開主板卡鉤后把主板翻轉至反方向。

 ⑤移除地線螺絲以及背板固定螺絲后取下連接卡背板。

 ⑥換上RS232連接卡蓋板后再鎖回地線螺絲及背板固定螺絲。

 ⑦將模組連接線的一端先插在RS232模組上。

 ⑧將RS232模組兩端的六角螺絲以尖嘴鉗轉松后拆下。

 ⑨將RS232模組對準網絡卡插孔安裝在機器上。

 ⑩將RS232模組的六角螺絲鎖回以固定RS232模組。

 ⑾將模組連接線的另一端插入主板上的插座。

 ⑿將主板上的圓孔對準機器上的螺絲柱后把主板翻回原來的位置，再稍微把主板下壓以扣回主板卡鉤。

 ⒀對準機器底蓋兩邊的卡鉤后再裝回機器底蓋。

 ⒁將機器底部的固定螺絲鎖上后，即可完成安裝。

2、Ethernet模組安裝方式

 ①確定電源已關閉且將電源線自機器端拔除后，將機器底部翻轉至正面。

 ②卸下底部的3個固定螺絲。

 ③以兩手按住圖示箭頭所指處往上推以打開機器底蓋。

 ④推開主板卡鉤后把主板翻轉至反方向。

 ⑤移除地線螺絲以及背板固定螺絲后取下連接卡背板。

 ⑥換上以太網連接卡蓋板后再鎖回地線螺絲及背板固定螺絲。

 ⑦把主板抬起后，將六角銅柱及銅柱固定螺絲互相對準后鎖上。

 ⑧將以太網模組對準網絡卡插孔安裝在機器上。

 ⑨將模組固定螺絲鎖上。

 ⑩將內附的模組連接線兩端分別插上以太網模組及主板上的插座。

 ⑾將Ethernet模組上的圓孔對準機器上的螺絲柱后把主板翻回原來的位置，再稍微把主板下壓以扣回主板卡鉤。

 ⑿對準機器底蓋兩邊的卡鉤后再裝回機器底蓋。

 ⒀將機器底部的固定螺絲鎖上后，即可完成安裝。

注意：完成Ethernet模組安裝后，請傳送打印機命令【^XSET,USBETHERNET,1】至打印機，以啟動Ethernet模組功能，Ethernet模組功能啟動后USB連接功能即被關閉，須再以命令切換后才能再度使用。
